旋回破碎機示意圖
旋回破碎機即立式復合式破碎機，又稱為復合破碎機，是破碎生產線和制砂生產線的機械。
裝有破碎錐的主軸的上端支承在橫梁中部的襯套內，其下端則置于軸套的偏心孔中。軸套轉動時，破碎錐繞機器中心線作偏心旋回運動它的破碎動作是連續進行的，故工作效率高于顎式破碎機。到70年代初期，大型旋回破碎機每小時已能處理物料5000噸，最大給料直徑可達2000毫米。旋回式破碎機用兩種方式實現排料口的調整和過載保險：一是采用機械方式，其主軸上端有調整螺母，旋轉調整螺帽，破碎錐即可下降或上升，使排料口隨之變大或變小，超載時，靠切斷傳動皮帶輪上的保險銷以實現保險; 第二種是采用液壓方式的液壓旋回破碎機，其主軸坐落在液壓缸內的柱塞上，改變柱塞下的液壓油體積就可以改變破碎錐的上下位置，從而改變排料口的大小。超載時，主軸向下的壓力增大，迫使柱塞下的液壓油進入液壓傳動系統中的蓄能器，使破碎錐隨之下降以增大排料口，排出隨物料進入破碎腔的非破碎物(鐵器、木塊等)，以實現保險。
旋回破碎機和菌狀圓錐破碎機都是圓錐破碎機的一種。旋回破碎機是粗碎機，與顎式破碎機相比較，其優點是破碎過程是沿著圓環形破碎腔內連續進行，因此生產率較高，電耗低.工作平穩。適于破碎片狀物料。從成品粒度分布曲線可見.成品粒度組成中，超過出料口寬度的物料粒度比顎式破碎機的小，數量也少，粒度比較均勻。此外，原始物料可以從運輸工具直接倒入進料口，無需設置喂料機。旋回破碎機的缺點是：構造復雜.價格較高;檢修比較困難，修理費用大;機身較高，使廠房，基礎等構筑物的費用增大。
旋回破碎機適宜于生產量較大的工廠和采料場中使用。根據經驗，如果選型時，一臺顎式破碎機能滿足生產要求，則用顎式;如果需要兩臺顎式，則應考慮選用一臺旋回破碎機。

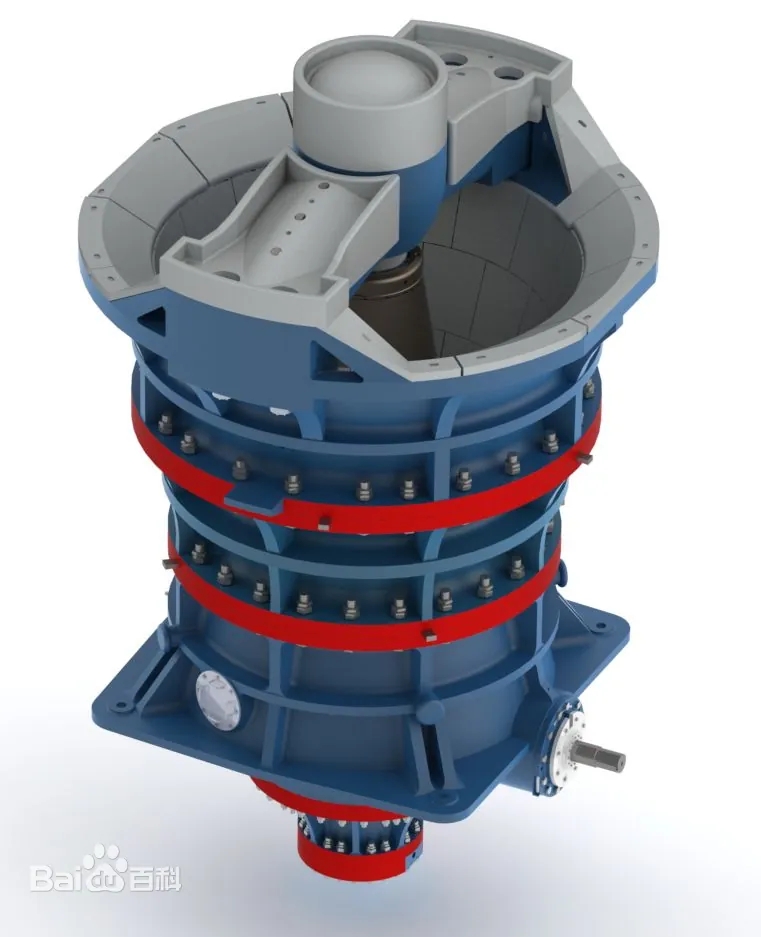

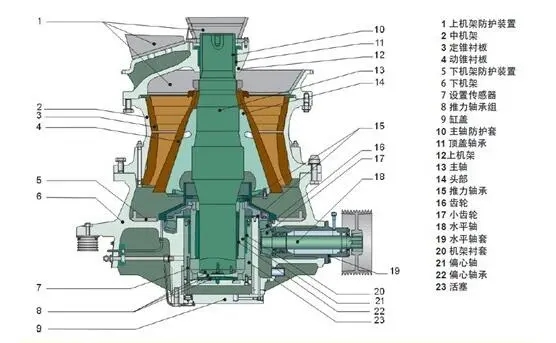

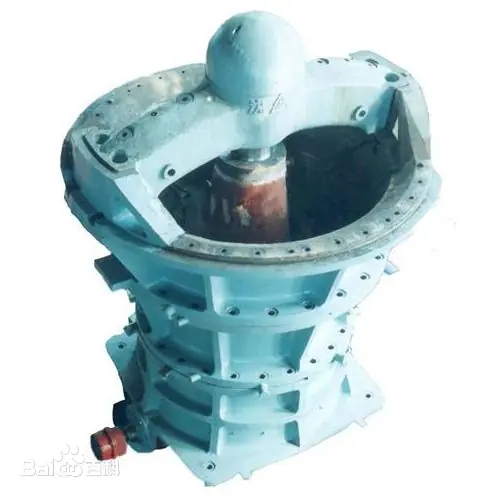

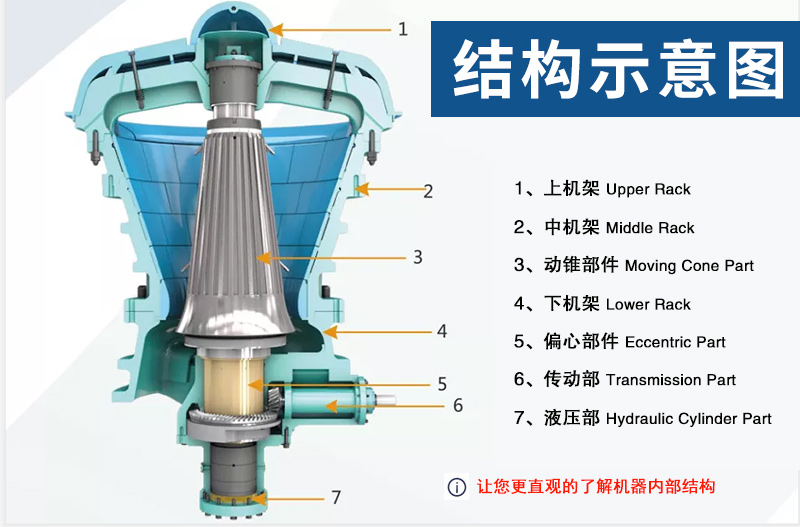

旋回破碎機部分機型示意圖：
